3D svařovací stůl FORGE 1500x1000
3D svařovací stůl pro zakázkovou výrobu a montážní práce. Volba tloušťky desky 12 mm (Ø16) nebo 15 mm (Ø28), různé varianty rastru a rozměrů.
| Kategorie: | Svařovací stoly |
|---|---|
| Záruka: | 1 rok |
| Diagonální rozteč 50 mm: | Ano |
| Nitridace: | Ne |
| Rastr 50×50: | Ano |
| Rozměr stolu: | 1500x1000 |
| Systém otvorů: | Ø16 / Ø28 |
| Řada: | FORGE |
| Materiál desky: | S355 |
| Tloušťka / systém otvorů: | dle zvolené varianty |
| Rastr / rozteč otvorů: | dle zvolené varianty |
| Tolerance umístění otvorů: | 0,1 mm |
| Rovinnost pracovní desky: | do 0,5 mm |
| Nosnost stolu: | 12 mm: 1000–1500 kg / 15 mm: 1500–2000 kg (dle rozměru) |
Jak vybrat variantu stolu FORGE?
Svařovací stůl FORGE je určený pro přesné upínání, zakázkovou výrobu, montážní práce a každodenní použití v dílně. U tohoto modelu si můžete zvolit tloušťku pracovní desky, systém otvorů, variantu rastru a typ nohou podle toho, jaké díly svařujete a jak často se stolem pracujete.
12 mm / SYS16 Vhodné pro běžné svařování, montážní práce, menší a střední díly. Nižší hmotnost, dobrá přesnost a výhodný poměr ceny a využitelnosti.
15 mm / SYS28 Robustnější varianta pro vyšší zatížení, větší díly a práci s masivnějším upínacím nářadím systému Ø28.
Rastr otvorů Zvolte základní rastr 100×100, diagonální rozšíření po 50 mm nebo hustý rastr 50×50 podle požadované flexibility upnutí.
Volba tloušťky desky a upínacího systému
Řada FORGE je dostupná ve variantách pracovní desky 12 mm a 15 mm. Rozdíl není pouze v tloušťce materiálu, ale také v použitém upínacím systému a vhodném typu práce.
12 mm – otvory Ø16
Varianta 12 mm se systémem SYS16 / Ø16 je vhodná pro běžné dílenské použití, menší a střední díly, montáže, opravy a zakázkovou výrobu.
- nižší hmotnost stolu,
- vhodné pro běžnou dílnu,
- dobrá variabilita upnutí,
- kompatibilita s nářadím SYS16.

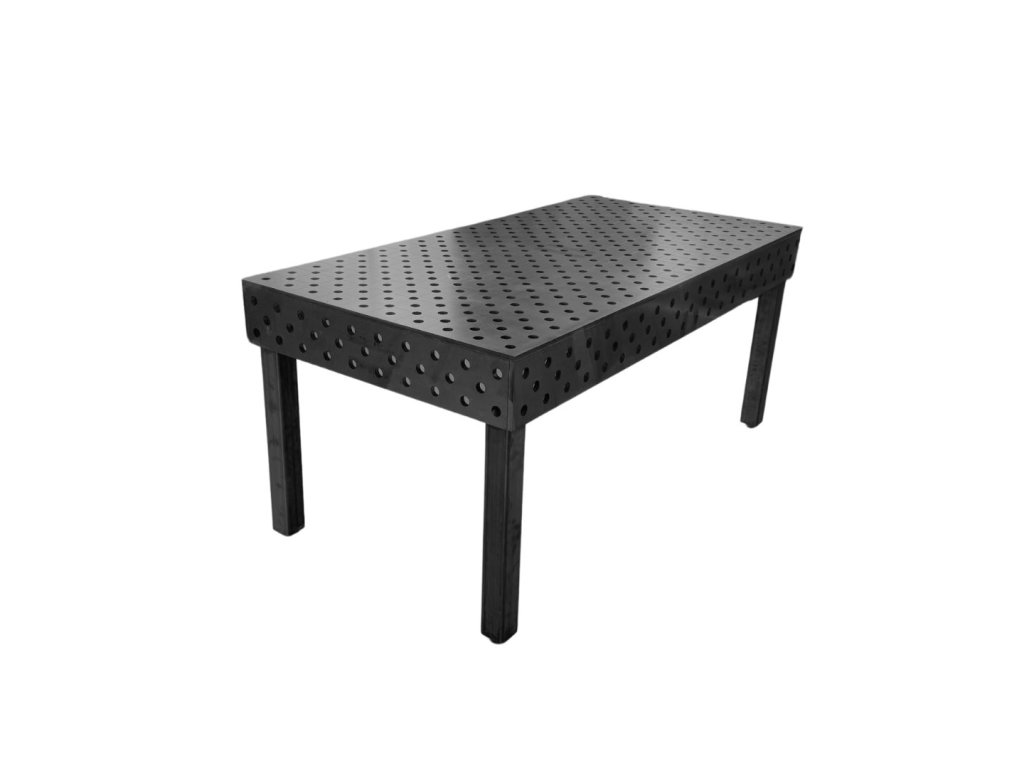

15 mm – otvory Ø28
Varianta 15 mm se systémem SYS28 / Ø28 je robustnější řešení pro častější práci, větší díly a masivnější upínací prvky.
- vyšší tuhost pracovní desky,
- vhodné pro větší svařence,
- robustnější upínání,
- kompatibilita s nářadím SYS28.
Varianty rastru a rozmístění otvorů
Rastr otvorů ovlivňuje možnosti polohování přípravků, dorazů, svěrek a dalších upínacích prvků. Jednodušší rastr je vhodný pro běžnou práci, hustší nebo diagonální rozmístění nabízí více možností při přesném upínání.
 Svařovací stůl (12mm) - rastr 100x100, up. otvory 16 mm po 100 mm horizontálně.png)
Varianta A Rastr 100×100 mm
Upínací otvory jsou rozmístěné po 100 mm horizontálněZákladní a přehledná varianta pro běžné svařování, montážní práce a univerzální použití.

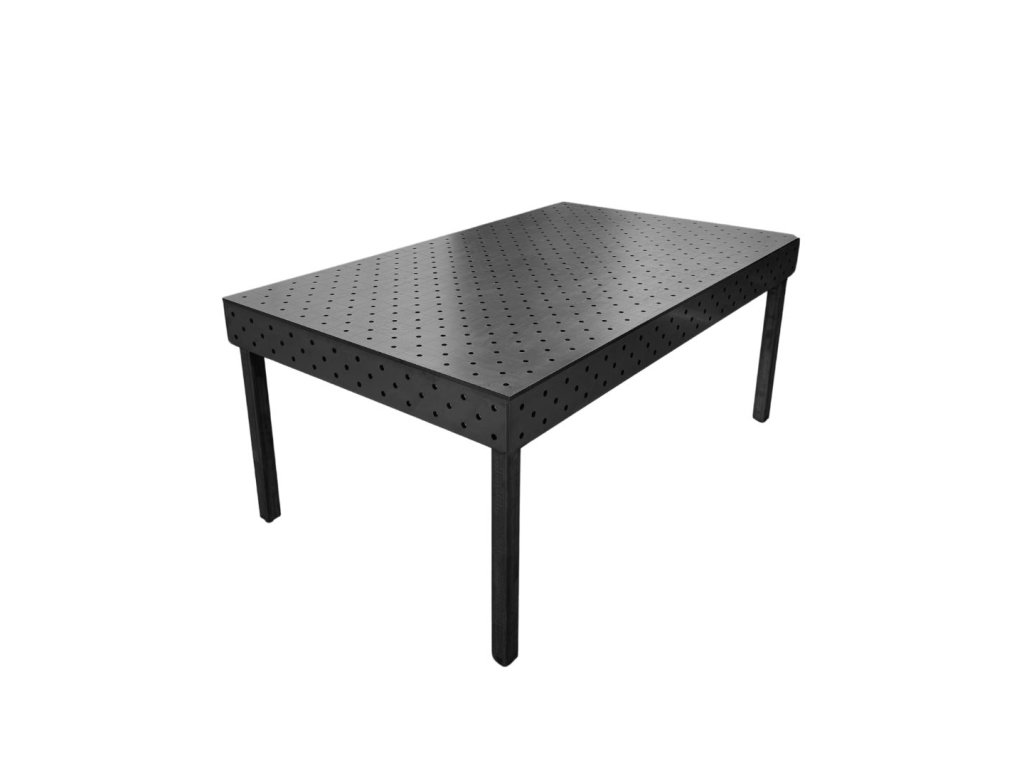

 Svařovací stůl rastr 100x100, otvory 16 po 50 mm diagonálně_small.jpg)
Varianta B Rastr 100×100 mm + diagonální otvory
Oproti základní variantě přidává možnost upínání po 50 mm diagonálněNabízí větší flexibilitu při polohování dílů a přípravků.
 Svařovací stůl, rastr 50x50 s otvory 16 po 50 mm horizontálně_small.PNG)
Varianta C Rastr 50×50 mm
Hustý rastr s otvory po 50 mm horizontálněVhodný pro přesnější upínání, menší díly a situace, kde je potřeba jemnější polohování.
Technické parametry modelu FORGE
Řada FORGE
Materiál desky S355
Tloušťka desky dle zvolené varianty 12 nebo 15 mm
Systém otvorů Ø16 nebo Ø28 dle zvolené varianty
Rastr / rozteč otvorů dle zvolené varianty
Tolerance umístění otvorů 0,1 mm
Rovinnost pracovní desky do 0,5 mm
Nohy stolu základní nebo pojezdové dle zvolené varianty
Nosnost stolu dle zvolené tloušťky, rozměru a typu nohou
Povrchová úprava bez povrchové úpravy, u vybraných variant možnost nerezové úpravy
Typ nohou a manipulace se stolem
U stolu FORGE si můžete zvolit typ nohou podle způsobu používání. Pokud bude stůl stát trvale na jednom místě, obvykle postačí základní nohy. Pokud potřebujete se stolem častěji manipulovat v dílně, je vhodné zvážit pojezdová kola s brzdou nebo patkou.
Tip k výběru nohou:
Pro stabilní pracovní místo zvolte základní nohy. Pro dílny, kde se pracoviště často mění, doporučujeme zvážit pojezdová kola s brzdou nebo patkou.
Doprava a předání stolu
Svařovací stoly jsou těžké a rozměrné produkty, proto dopravu řešíme individuálně podle rozměru, hmotnosti a místa dodání. U větších stolů je při vykládce vhodná manipulační technika, například ještěrka, vysokozdvižný vozík nebo jiný způsob bezpečného složení.
Před dodáním si vždy potvrdíme termín, adresu, možnosti vykládky a případné požadavky na manipulaci se stolem.
Vyberte vhodné nářadí ke stolu FORGE
Pro správné upnutí je důležité zvolit nářadí podle tloušťky desky a systému otvorů. Ke stolům FORGE 12 mm vybírejte nářadí SYS16, ke stolům FORGE 15 mm nářadí SYS28. Pokud si nejste jistí správnou kombinací, rádi Vám poradíme s výběrem.
Nářadí pro stoly 12 mm / SYS16 Nářadí pro stoly 15 mm / SYS28 Poradit s výběrem
