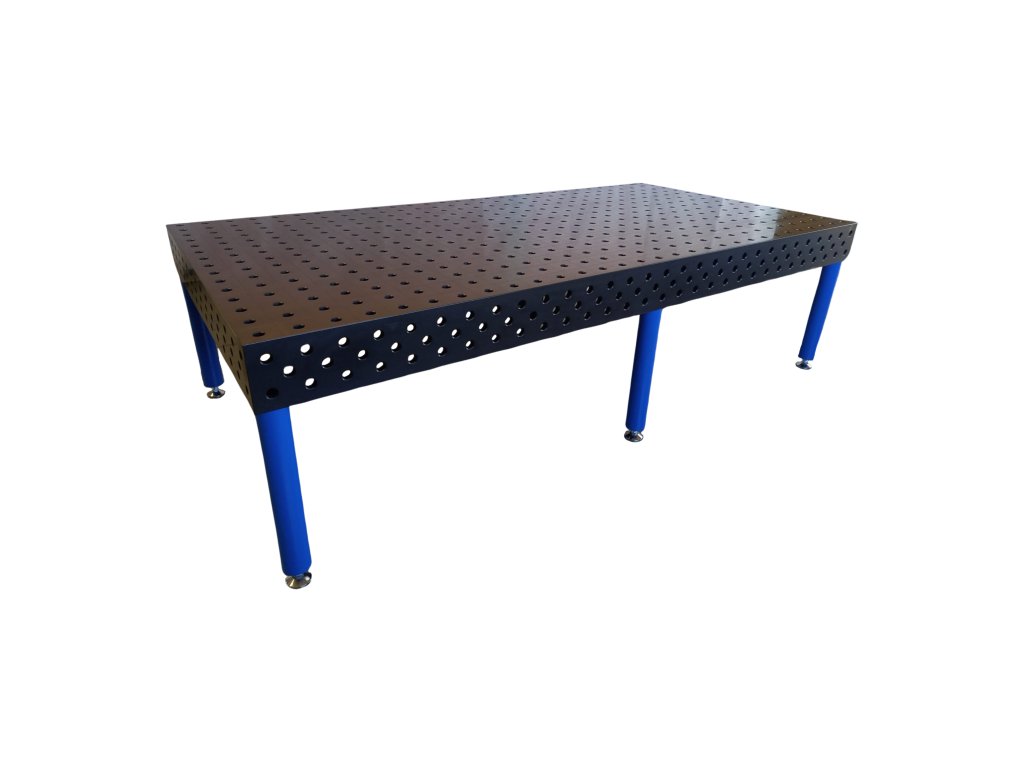

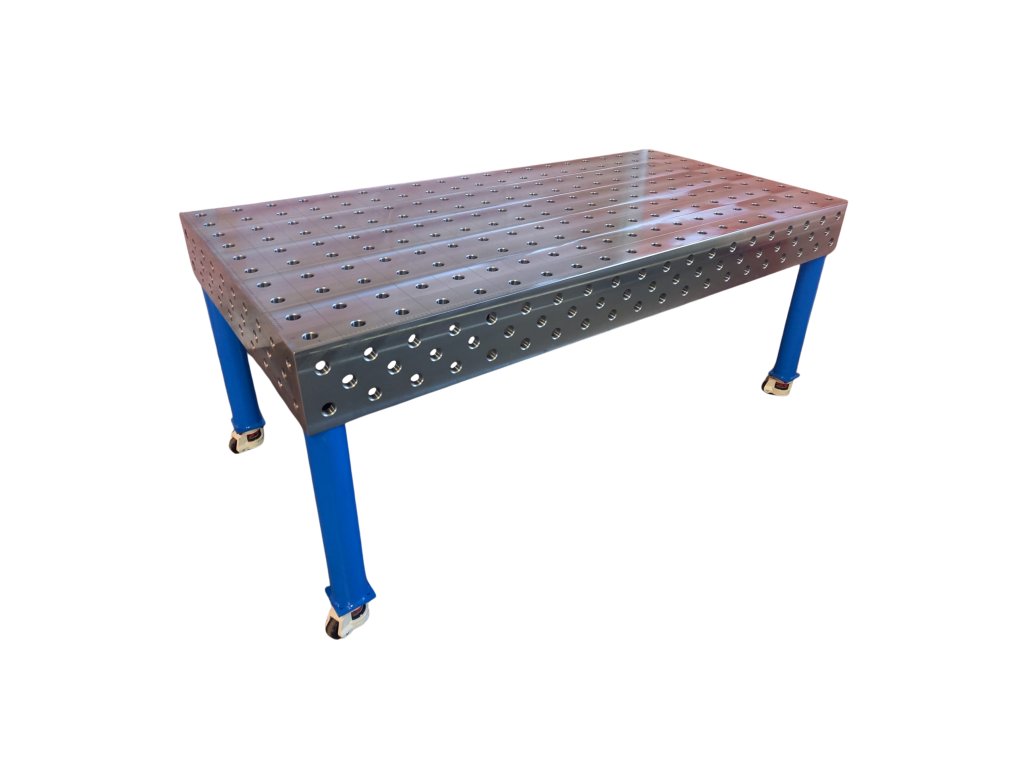

3D svařovací stůl TITAN 3000x1500
Průmyslový 3D svařovací stůl s deskou 25 mm a systémem SYS28.
Extrémní tuhost, vysoká nosnost a maximální přesnost pro těžké konstrukce.
| Kategorie: | 3D svařovací stoly TITAN |
|---|---|
| Záruka: | 1 rok |
| Diagonální rozteč 50 mm: | Ano |
| Nitridace: | Ano |
| Rastr 50×50: | Ne |
| Rozměr stolu: | 3000x1500 |
| Řada: | TITAN |
| Tloušťka: | 25 mm |
| Systém otvorů: | SYS28 (Ø28) |
| Rastr / rozteč otvorů: | dle zvolené varianty |
| Materiál desky: | S355J2+N (EN 10025-2) |
| Tolerance umístění otvorů: | 0,1 mm |
| Horizontální rovinnost desky: | 0,1 mm / 1 m |
| Vertikální rovinnost desky: | 0,1 mm / 200 mm |
| Výška bočnic: | 200 mm |
| Nosnost stolu: | až 2000 kg / noha |
| Milimetrová stupnice: | ano |
| Povrch: | dle zvolené varianty |
| Zkosené otvory: | ano |
Proč zvolit svařovací stůl TITAN?
Svařovací stoly řady TITAN jsou určeny pro náročnější provozy, těžší svařence, opakovanou výrobu a práci s masivním upínacím nářadím. Díky pracovní desce o tloušťce 25 mm, systému SYS28 / Ø28 a robustní konstrukci poskytují vysokou tuhost, přesnost a dlouhodobou stabilitu při každodenním zatížení.
25 mm / SYS28 Masivní pracovní deska pro náročnější výrobu, těžší díly a pevné upnutí pomocí robustního nářadí Ø28.
Frézované provedení Přesně opracovaná pracovní plocha pro profesionální použití, přesné upínání a opakovatelnou práci.
Nitridované provedení Odolnější povrch pro častější a náročnější provoz, vyšší mechanické namáhání a lepší ochranu pracovní plochy.
Masivní deska 25 mm a systém SYS28
Řada TITAN používá pracovní desku o tloušťce 25 mm a upínací systém SYS28 / Ø28. Tato kombinace je vhodná pro provozy, kde je potřeba vysoká tuhost, stabilita a možnost pevného upnutí větších nebo těžších dílů.
Pro náročnější výrobu
TITAN je vhodný pro profesionální dílny, výrobní provozy, opakovanou výrobu, přípravky a práci s konstrukcemi, kde běžný lehčí stůl nemusí být dostačující.
- pracovní deska 25 mm,
- systém otvorů Ø28,
- vyšší tuhost konstrukce,
- vhodné pro těžší svařence.
Kompatibilita s nářadím SYS28
Upínací systém SYS28 umožňuje použití robustního nářadí, dorazů, svěrek, úhelníků a přípravků určených pro stoly s otvory Ø28 mm.
- pevnější fixace dílů,
- vhodné pro větší přípravky,
- široké možnosti prostorového upínání,
- použití pro 25mm profesionální stoly.
Frézované nebo nitridované provedení
U řady TITAN můžete podle konkrétní varianty zvolit frézované nebo frézované a nitridované provedení pracovní desky. Rozdíl je hlavně v odolnosti povrchu a očekávané intenzitě používání.
Frézovaný TITAN
Frézované provedení nabízí přesně opracovanou pracovní plochu s vysokou rovinností. Je vhodné pro profesionální použití, přesné ustavení dílů a opakovatelnou práci.
- přesně opracovaná pracovní plocha,
- vhodné pro běžné profesionální použití,
- dobrý poměr přesnosti a ceny,
- nutná běžná údržba povrchu.
Nitridovaný TITAN
Nitridované provedení přidává vyšší odolnost povrchu proti opotřebení, mechanickému namáhání a rozstřiku při svařování. Hodí se pro častý a náročnější provoz.
- vyšší odolnost pracovní plochy,
- vhodné pro intenzivní používání,
- lepší ochrana proti opotřebení,
- prémiové řešení pro dlouhou životnost.
Varianty rastru a rozmístění otvorů
Rastr otvorů ovlivňuje možnosti polohování přípravků, dorazů, svěrek a dalších upínacích prvků. U řady TITAN se nejčastěji pracuje se základním rastrem 100×100 mm nebo variantou s diagonálním rozmístěním po 50 mm.
Varianta A Rastr 100×100 mm
Upínací otvory Ø28 jsou rozmístěné po 100 mm horizontálněZákladní varianta pro přesné upínání v hlavních osách a opakovatelnou výrobu.
Varianta B Rastr 100×100 mm + diagonální otvory
Varianta s možností upínání po 50 mm diagonálněNabízí větší flexibilitu při polohování přípravků a práci se složitějšími sestavami.
Technické parametry modelu TITAN
Řada TITAN
Materiál desky S355J2+N dle EN 10025-2
Tloušťka desky 25 mm
Systém otvorů SYS28 / Ø28
Rastr / rozteč otvorů dle zvolené varianty
Tolerance umístění otvorů 0,1 mm
Horizontální přesnost do 0,1 mm / 1 m
Vertikální přesnost do 0,1 mm / 200 mm
Výška bočnic 200 mm
Nosnost konstrukce až 2000 kg na jednu nohu
Povrchové provedení frézované nebo frézované s nitridovaným povrchem dle zvolené varianty
Doplňkové prvky zkosené otvory a gravírovaná mm stupnice dle konkrétní varianty
Přesnost, konstrukce a dlouhodobá stabilita
Svařovací stoly TITAN jsou navrženy pro přesné a opakovatelné upínání v náročnějším prostředí. Masivní konstrukce, pracovní deska 25 mm a systém SYS28 pomáhají udržet stabilitu i při práci s většími díly, přípravky a opakovanými výrobními operacemi.
Tip k výběru povrchu:
Pokud hledáte přesný profesionální stůl pro běžné použití, zvolte frézované provedení. Pokud bude stůl v častém nebo náročném provozu, doporučujeme zvážit nitridovaný povrch.
Doprava a předání stolu
Svařovací stoly TITAN jsou těžké a rozměrné produkty, proto dopravu řešíme individuálně podle rozměru, hmotnosti a místa dodání. U vykládky je vhodná manipulační technika, například ještěrka, vysokozdvižný vozík nebo jiný bezpečný způsob složení.
Před dodáním si vždy potvrdíme termín, adresu, možnosti vykládky a případné požadavky na manipulaci se stolem. Stůl je při přepravě obvykle dodáván bez nasazených noh.
Nejste si jistí správnou variantou TITAN?
Napište nám, jaké díly svařujete, jaké zatížení očekáváte a zda preferujete frézované nebo nitridované provedení. Doporučíme vhodný rozměr, rastr, povrch i odpovídající nářadí SYS28.
