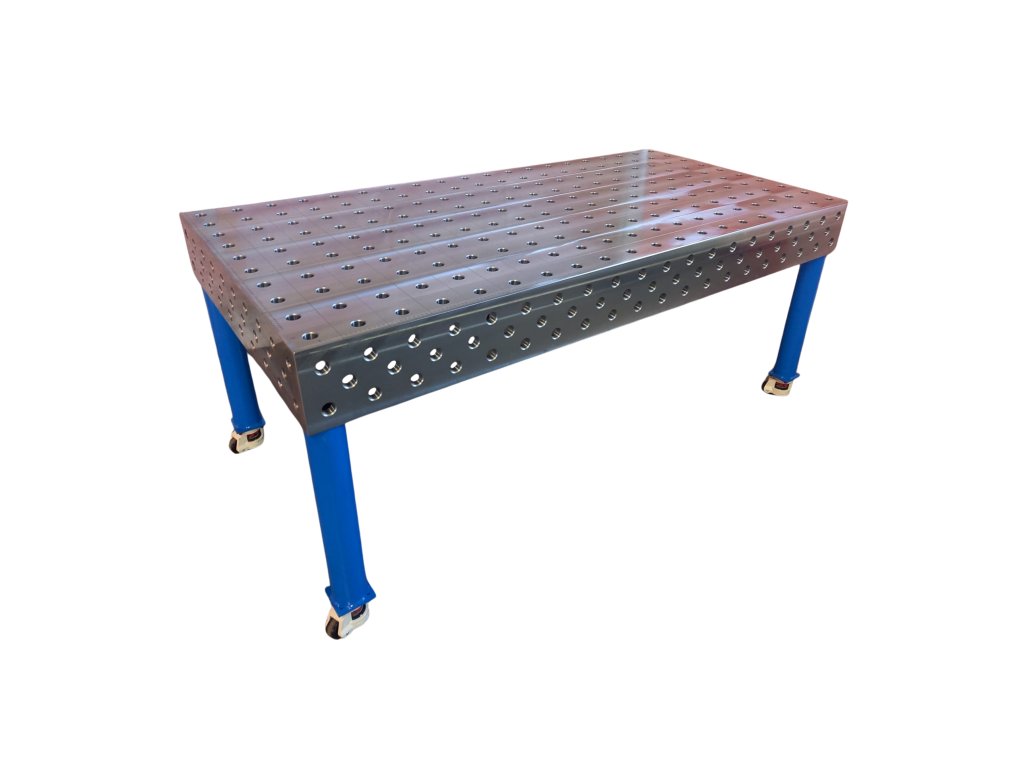

3D svařovací stůl TITAN 2000x1000
Průmyslový 3D svařovací stůl s deskou 25 mm a systémem SYS28.
Extrémní tuhost, vysoká nosnost a maximální přesnost pro těžké konstrukce.
| Kategorie: | Svařovací stoly |
|---|---|
| Záruka: | 1 rok |
| Diagonální rozteč 50 mm: | Ano |
| Nitridace: | Ano |
| Rastr 50×50: | Ne |
| Rozměr stolu: | 2000x1000 |
| Řada: | TITAN |
| Tloušťka: | 25 mm |
| Systém otvorů: | SYS28 (Ø28) |
| Rastr / rozteč otvorů: | dle zvolené varianty |
| Materiál desky: | S355J2+N (EN 10025-2) |
| Tolerance umístění otvorů: | 0,1 mm |
| Horizontální rovinnost desky: | 0,1 mm / 1 m |
| Vertikální rovinnost desky: | 0,1 mm / 200 mm |
| Výška bočnic: | 200 mm |
| Nosnost stolu: | až 2000 kg / noha |
| Milimetrová stupnice: | ano |
| Povrch: | dle zvolené varianty |
| Zkosené otvory: | ano |
Masivní deska 25 mm a systém SYS28
Pracovní deska o tloušťce 25 mm v kombinaci s upínacím systémem SYS28 zajišťuje extrémní pevnost upnutí a minimální deformaci i při bodovém zatížení a práci s masivními přípravky.
Materiál pracovní desky
Pracovní desky svařovacích stolů řady TITAN jsou vyrobeny z konstrukční oceli S355J2+N dle normy EN 10025-2. Tento materiál je určen pro náročné průmyslové aplikace, kde je kladen důraz na vysokou pevnost, stálé mechanické vlastnosti a dlouhodobou stabilitu.
Varianty rastru otvorů
- Rastr 100 × 100 mm – otvory po 100 mm horizontálně
- Rastr 100 × 100 mm – otvory po 50 mm diagonálně
Přesný rastr umožňuje opakovatelné polohování dílů a zachování geometrické přesnosti i při sériové výrobě.
Povrchové provedení
- Frézované provedení – přesná rovinná pracovní plocha
- Frézované a nitridované provedení – zvýšená odolnost proti opotřebení a rozstřiku svaru
Přesnost a nosnost konstrukce
Svařovací stoly řady TITAN jsou navrženy pro náročné průmyslové provozy, kde je klíčová opakovatelnost, stabilita a schopnost přenášet vysoké zatížení.
- tolerance umístění otvorů: do 0,1 mm
- horizontální přesnost: do 0,1 mm / 1 m
- vertikální přesnost: do 0,1 mm / 200 mm
- výška bočnic: 200 mm
- nosnost až 2000 kg na jednu nohu
Díky masivní konstrukci, deskám o tloušťce 25 mm a systému SYS28 jsou stoly MAX určeny pro dlouhodobé průmyslové zatížení bez kompromisů.
Svářecí stůl je vyroben z vysoce kvalitního ocelového, frézovaného plechu S355 dle normy S355J2+N, což zajišťuje dokonalou rovinnost desky do 0,1 mm na 1 m horizontálně a 0,1 mm na 200 mm vertikálně.
V této variantě svářecího stolu nabízíme upínací otvory standartu D28 po 100 mm horizontálně (Varianta A) nebo po 50 mm diagonálně (Varianta B).
Svařovací stoly mají stavitelnou výšku od 880 do 950 mm. Nosnost tohoto stolu je do 2000 kg na 1 nohu. Tolerance umístění upínácích otvorů je pouhých 0,1 mm, takže je vhodný i pro robotické svařování. Tento svářecí stůl je bez povrchové úpravy. Gravírovaná mm stupnice a zkosené otvory zajišťují přesné a jednoduché uchycení nástrojů na stole. Pro lepší vlastnosti stolu doporučujeme minimálně 1x měsíčně konzervovat separačním olejem proti rozstřiku, který naleznete i u nás v nabídce.
Stůl je většinou vždy skladem s dodáním dle domluvy do 7 až 14 dní. Dopravu stolu zajišťujeme vždy vlastní za rozumné peníze. To znamená, že náš řidič Vám pomůže s vyložením stolu a případným nasazením noh. Stůl vozíme bez nasazených noh. Můžete také využít našich showroomů k vlastnímu odběru.
Souhrn technických údajů:
- Délka: 2000 mm, šířka: 1000 mm, výška bočnic: 200 mm, výška stolu: 880 - 950 mm, tloušťka desky: 25 mm, Rastr: 100x100,
- Upínací otvory: Ø28 mm po 100 mm horizontálně (A) nebo po 50 mm diagonálně (B)
- Upínací otvory bočnice: Ø28 mm po 50 mm diagonálně
- Nohy: 4 ks zdarma - základní nebo pojezdové kola za příplatek
- Váha: 750 kg
- Délka a šířka: 2000x1000 mm
- Výška bočnic: 200 mm
- Tloušťka desky: 25 mm
- Rastr: 100x100 mm
- Upínací otvory: Ø28 mm po 100 mm horizontálně (A) nebo po 50 mm diagonálně (B)
- Upínací otvory bočnice: Ø28 mm po 50 mm diagonálně
- Váha: 750 kg
- Nosnost: 2000 kg/noha
- Tolerance umístění otvorů: 0,1 mm
- Materiál výroby: S355J2+N
- Povrchová úprava: NE - frézovaný povrch,
- Zkosené upínací otvory: ANO
- Gravírovaná mm stupnice na desce stolu: ANO
VARIANTA A:
VARIANTA B:
VARIANTA A = rastr 100x100, upínací otvory po 100 mm horizontálně
VARIANTA B = rastr 100x100, upínací otvory po 50 mm diagonálně
